喷粉工艺的工艺流程

工艺流程：

1、静电喷涂工艺原理

用静电喷粉设备把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异的最终涂层；喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺。

2、预处理

前处理工艺质量好坏直接影响粉末涂膜质量，前处理不好，造成涂膜易脱落，鼓泡等现象。因此，前处理工作必须予以重视。

对于板金冲压件可采用化学前处理法。即：去油→去锈→清洗→磷化（或纯化）等。大部份锈蚀或者表面较厚的工件，采用喷砂，抛丸等机械方法去锈，但机械除锈后应确保工件表面清洁，无法垢。

刮腻子。根据工件缺陷程度涂刮导电腻子，干燥后用砂纸磨平滑，即可进行下道工序。

保护（也称蔽覆）。工件上若某些部位不要求有涂层，在预热前可采用保护胶等掩盖起来，以避免喷上涂料。

预热。一般可不需预热。如果要求涂层较厚，可将工件预热至100～160℃，这样可以增加涂层厚度。

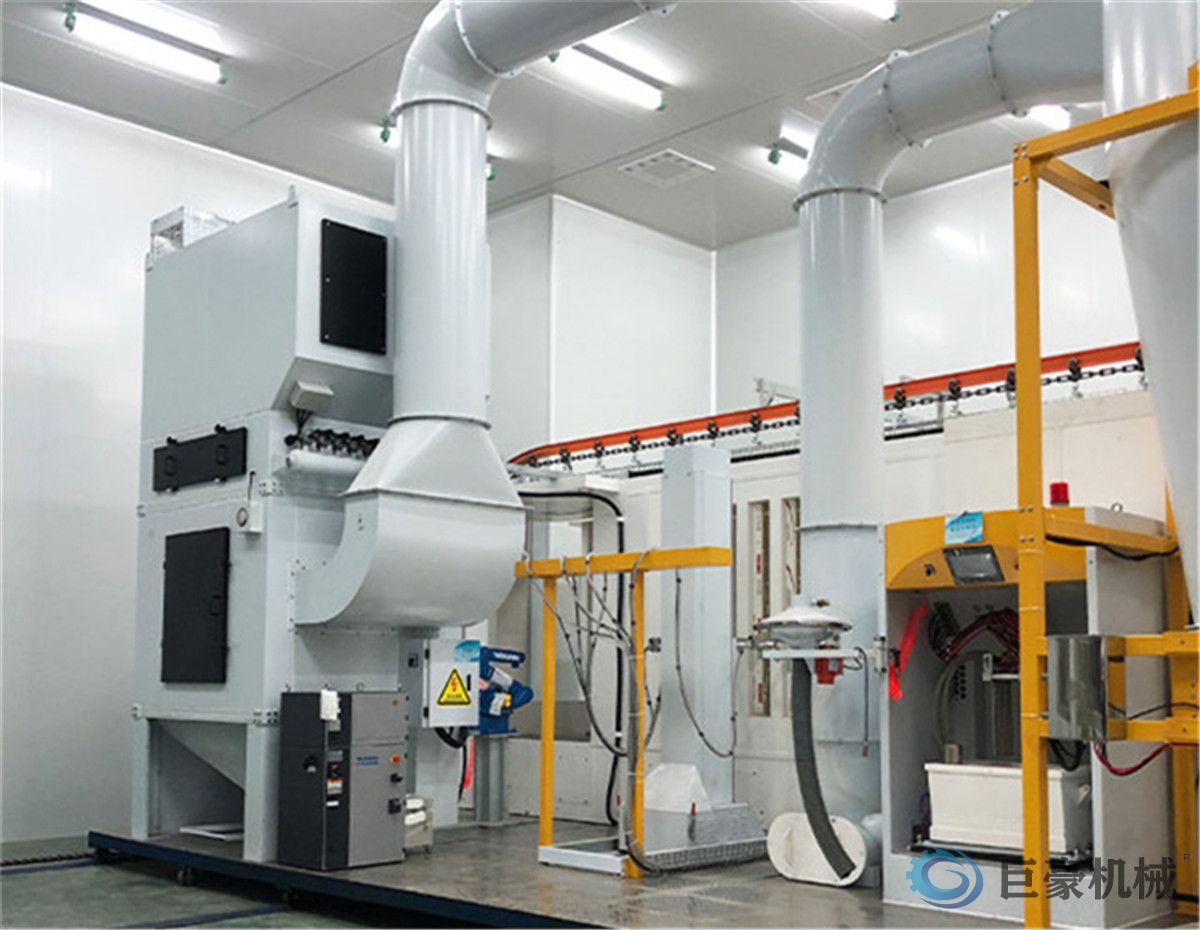

3、喷涂

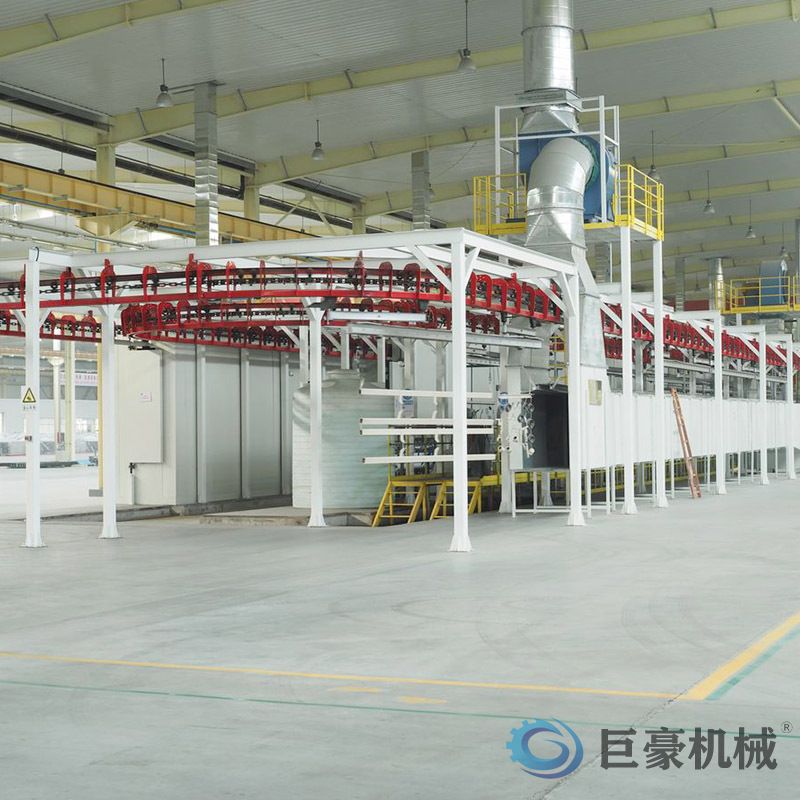

工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从。

喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。

4、烘烤固化

喷涂后的工件通过输送链送入180～200℃的烘房内加热，并保温相应的时间，（15-20分钟）使之熔化、流平、固化，从而得到我们想要的工件表面效果。(不同的粉末在烘烤温度和时间上是各不相同的) 。这是在固化工序上应注意的。

5、清理

涂层固化后，取下保护物，修平毛刺。

6、检查
固化后的工件，日常主要检查外观(是否平整光亮、有无颗粒、缩孔等缺陷)和厚度(控制在55～90μm)。对被检出的有漏喷、针孔、碰伤、气泡等缺陷的工件，进行返修或重喷。

7、包装

检查后的成品分类摆放在运输车、周转箱内，相互之间用发泡纸,气泡膜等软包装缓冲材料隔离，以防止划伤磨损（可根据客户要求包装）


喷粉工艺突出优点

1、一次涂装可以得到较厚的涂层，例如涂覆100～300μm的涂层，用一般普通的溶剂涂料，约需涂覆4～6次，而用粉末涂料则一次就可以达到该厚度。涂层的耐腐性能很好。

2、粉末涂料不含溶剂，无三废公害，改善了劳动卫生条件。

3、采用粉末静电喷涂等新工艺，效率高，适用于自动流水线涂装；粉末利用率高，可回收使用。

4、除热固性的环氧、聚酯、丙烯酸外，尚有大量的热塑性耐脂可作为粉末涂料，如聚乙烯、聚丙烯、聚苯乙烯、氟化聚醚、尼龙、聚碳酸脂以及各类含氟树脂等。

粉末涂料开始用于防护和电气缘方面，随着科技的发展，目前已广泛使用于汽车工业、电气绝缘、耐腐蚀化学泵、阀门、汽缸、管道、屋外钢制构件、钢制家具、铸件等表面的涂装。
